凈化塔制作時劃線放樣要求

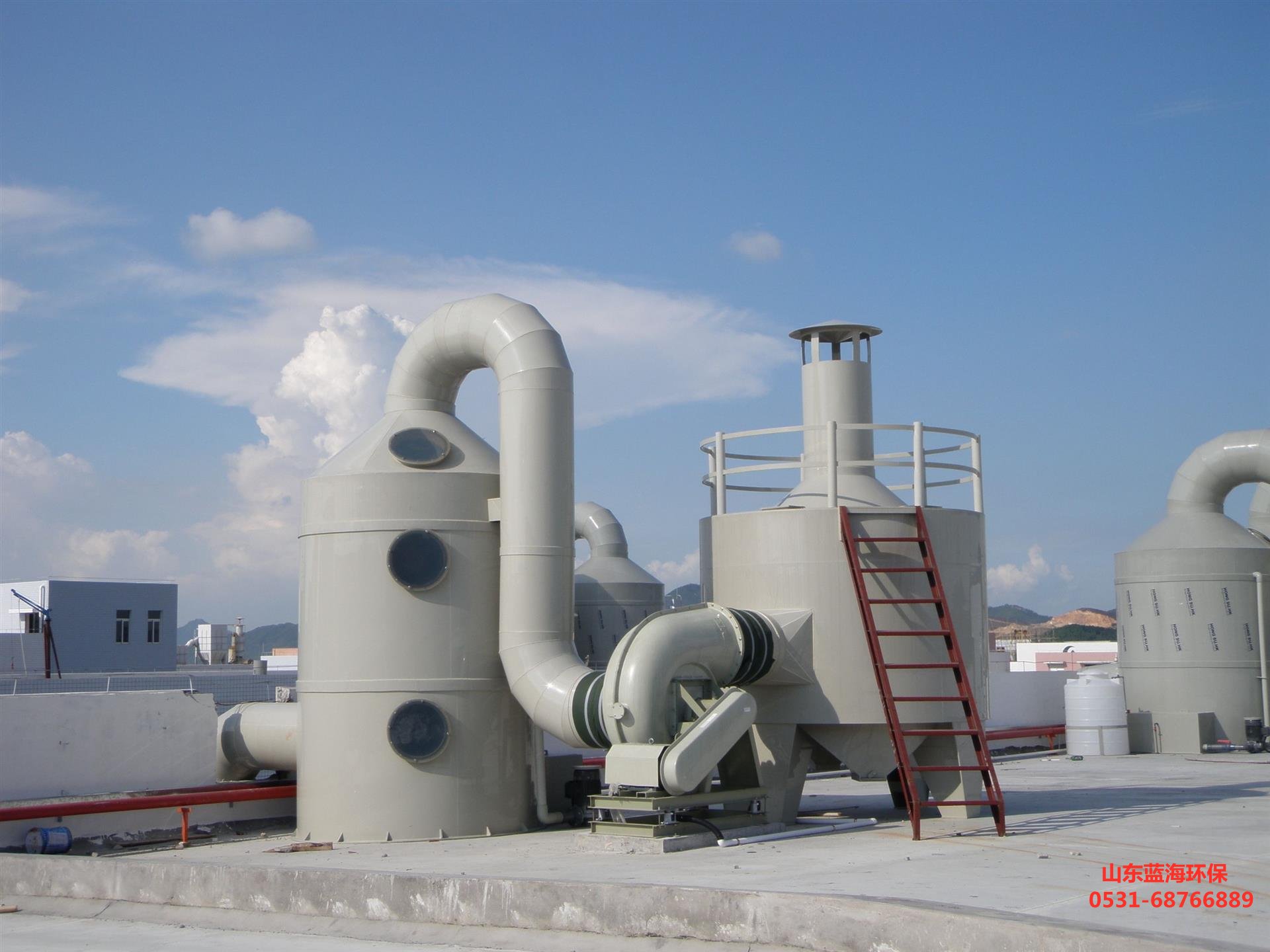

在工業制造中，凈化塔是一種用于處理和凈化排放氣體的裝置，其設計和制作的質量直接影響到整個系統的效率和安全性。凈化塔的制作過程中，劃線放樣是一個至關重要的步驟，它決定了后續加工的***度和構件的匹配程度。本文將詳細介紹凈化塔制作時劃線放樣的相關要求，以確保***終產品能夠滿足工程標準和功能需求。



一、劃線放樣的重要性



劃線放樣是凈化塔制作的***步，它涉及到將設計圖紙上的尺寸和形狀準確地轉移到材料上。這一過程的準確性直接關系到后續切割、焊接、組裝等工序的順利進行，以及***終產品的結構強度和密封性能。因此，劃線放樣不僅需要***測量，還需要考慮到材料的物理***性和加工過程中可能出現的變形。



二、劃線放樣的準備工作



在進行劃線放樣之前，必須做***充分的準備工作。***先，要確保所使用的量具和工具（如卷尺、直尺、劃針、標記筆等）都是經過校準的，以保證測量的準確性。其次，要對工作場地進行清理，確保沒有雜物干擾放樣過程。此外，還應對材料進行檢查，確認沒有缺陷或損傷，以免影響劃線的準確性。

三、劃線放樣的操作要求



1. ***讀取圖紙：在開始劃線之前，必須仔細閱讀并理解設計圖紙，***別是尺寸標注和公差要求。確保所有參與放樣的人員都對圖紙有清晰的認識。



2. 確定基準點：選擇一個穩定的基準點作為起點，通常這個點是凈化塔的一個固定位置，如底部或中心線。所有的尺寸都應該從這個基準點開始測量。



3. 使用合適的標記方法：根據材料的不同，選擇合適的標記方法。例如，在金屬表面上可以使用劃針和標記噴漆，而在塑料或橡膠材料上可能需要使用不同顏色的標記筆。



4. 考慮熱膨脹和收縮：在高溫或低溫環境下工作的凈化塔，需要考慮材料的熱膨脹和收縮。在劃線放樣時，應根據實際工況預留適當?shù)挠嗔俊?/div>
